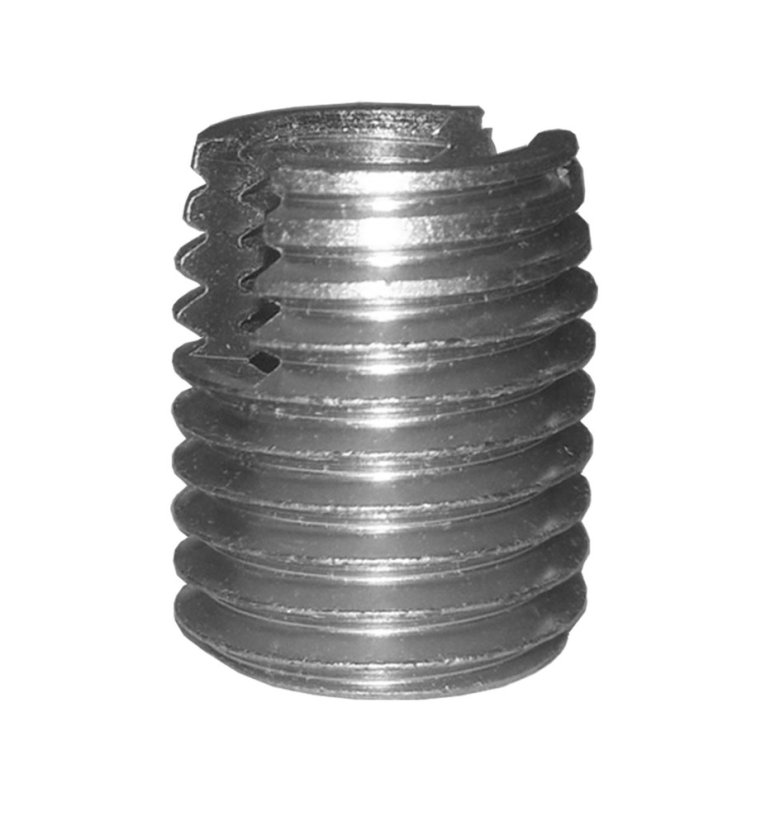

Závitová vložka ENSAT 302 M12x22, samořezná, Zn.


Cena
1,47 EUR bez DPH (1,76 EUR s DPH)

Výrobca

Kód produktu
302 000 120.160

Hmotnosť
0.015 kg

Skladem v ČR - odeslání do 24 hod. od objednání.
Ks

302 000 120.160 - Závitová vložka ENSAT 302 M12x22, samořezná, Zn. viac

Materiál: Ocel povrchově tvrzená, s povrchovou úpravou zinkování.

Závitové vložky jsou vyráběny v toleranci dle ISO 2768-m.

Výsledný spoj vytváří vodivé spojení a splňuje požadavky ESD.

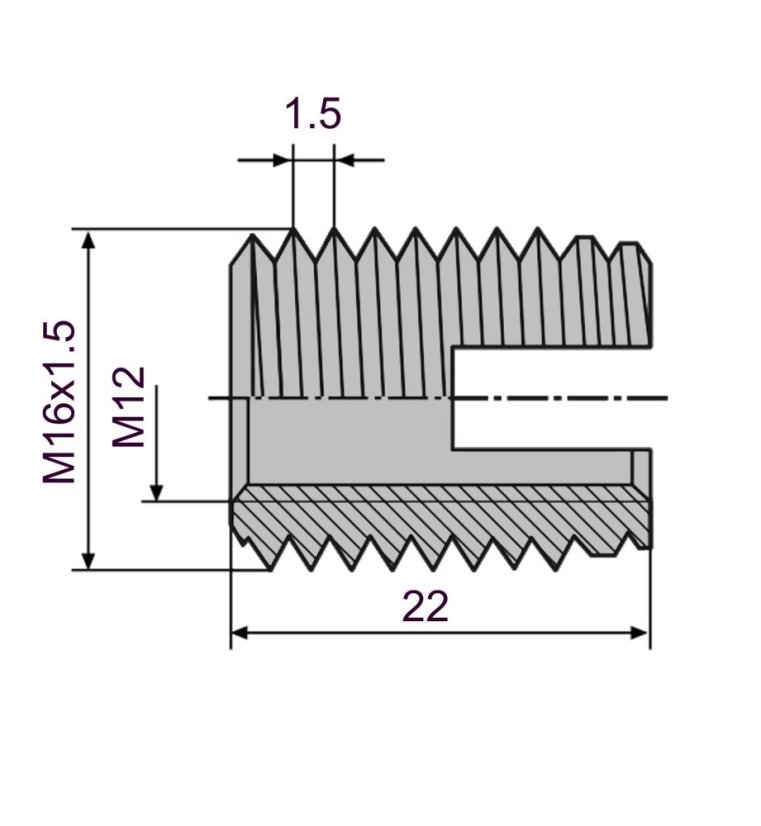

Vnitřní závit této závitové vložky je M12 (metrický, s tolerancí dle ISO 6H).

Vnější závit je samořezný M16x1,5 (metrický, nestandardní stoupání závitu).

Celková délka závitové vložky je 22 mm.

Závitová vložka ENSAT 302 M12x22, samořezná, Zn.

Závitová vložka ENSAT 302 s řeznou drážkou je samořezný spojovací prvek určený k vytvoření vysoce zatížitelných, šroubových spojů v materiálech s menší odolností vůči střihu. Výsledné šroubové spoje mají velmi vysokou odolnost vůči opotřebení a vibracím. Závitová vložka ENSAT 302 je vhodná zejména pro montáž do slitin z lehkých kovů, mosazi, bronzu, litiny, plastů a vrstvených hmot, ale také do tvrdého dřeva. Ve stavebnicových systémech z hliníkových profilů používáme závitové vložky zejména do středů hliníkových profilů, kde není možné z důvodu velkého průměru středu vyříznout menší závit.

Závitová vložka ENSAT 302 vs. standardní šroubový spoj

Závitová vložka ENSAT 302 vs. standardní šroubový spoj se stejnou vytahovací pevností.

Montážní návod:

1. Úložný otvor je možno jednoduše vyvrtat nebo vytvořit již v odlitku. Zahloubení otvoru není zpravidla potřebné, doporučuje se však. A to proto, aby se zamezilo vyvýšení povrchu obrobku během montáže vložky. Průměr vrtaného otvoru pro montáž závitové vložky ENSAT 302 M12x22 do slitin z barevných kovů je 15,2 - 15,4 mm a minimální hloubka vrtaného otvoru pro slepou díru je 26 mm.

Poznámka: Pro jiné materiály, nebo při problémech s montáží, kdy například musíme vyvíjet nepřirozenou sílu pro zašroubování závitové vložky, vycházejte z přiloženého technického listu na straně 6. Houževnaté, tvrdé a křehké materiály vyžadují větší vrtaný otvor, než měkké a pružné materiály. V případě pochybností se doporučuje zkouška s různými průměry děr.

2. Pro našroubování závitové vložky do otvoru se používá speciální šroubovací nářadí, které u nás lze samozřejmě po domluvě objednat. Ale pokud nebudeme zašroubovávat stovky závitových vložek, postačí nám k ručnímu našroubování závitové vložky běžný šroub, se standardní maticí a velikostí závitu dle rozměru závitové vložky (viz obrázek).

Závitová vložka ENSAT 302 M12x22, samořezná, Zn.

3. Závitovou vložku našroubujeme na připravený šroub řeznou drážkou dolů a zajistíme utažením pomocné matice ve správné poloze (viz obrázek nahoře).

4. Poté závitovou vložku pomocí přípravku (šroubu) zašroubujeme ve směru hodinových ručiček do otvoru cca. 0,1 - 0,2 mm pod horní hranu díry (optimální pozice je zároveň se zahloubením). Při zašroubování závitové vložky se snažíme šroub nevyhýbat do boku.

5. Po zašroubování závitové vložky do otvoru povolíme klíčem pomocnou matici a vyšroubujeme přípravek (šroub) ze závitové vložky.

6. Šroubový spoj je připravený.

Poznámka: Je třeba zamezit jakémukoliv vzpříčení mezi závitovou vložkou a konečným šroubem, který společně s ní bude tvořit výsledný spoj. To znamená, že hlava šroubu, nebo případná podložka by se neměla opírat o závitovou vložku a šroub by se neměl v závitové vložce, jakkoliv křížit. U stavěcích šroubů se nám válcová plocha bez závitu nesmí dotýkat (opírat) o tělo závitové vložky.

Určeno pro vnitřní potřebu: 302000120.160 | 302 000 120.160.

Nevyhovuje Vám nákup v internetovém obchodě, nakupujete pro firmu nebo máte zájem o výhodnější cenu? Zašlete nám poptávku na emailovou adresu info@askmt.com, případně volejte na telefonní číslo +420 733 124 011. Pokud používáte stavebnicový systém nebo komponenty od jiného dodavatele, můžete pro poptávku použít jeho objednávací čísla. Nemusíte nic měnit, vše si převedeme za Vás.

Parametre

Velikost závitu M12
Délka závitu (mm) 22
Materiál Pozinkovaná ocel
ESD Ano
